Фронтальные паллетные стеллажи для склада

gub_mez4 Цена от 1010 р/паллето-место

Напишите нам

или позвоните

8-800-3333-096








Почему мы

ceny - у нас проходные, конкурентные цены

bystro- проектируем быстро и главное понятно

loyalty- выстраиваем долговременные отношения

quality- осуществляем постгарантийное обслуживание

rost- стремимся к постоянному развитию и росту

Компания Проформ предлагает вам уникальное торговое предложение - вы сами можете примерно расчитать стоимость паллетных стеллажей для своего склада, размеры которого вы изначально знаете. Ниже находится каталог секций паллетных стеллажей, с помощью которого можно провести все расчеты и заказать нужное количество - инструкция по расчету находится под каталогом.

Каталог фронтальных паллетных стеллажей


6 паллетомест (евро)

секция паллетного стеллажа под европоддон на 6 паллетомест

ЦЕНА СЕКЦИИ ЦЕНА ПАЛЛЕТОМЕСТА
6 060 руб 1 010 руб


9 паллетомест (евро)

секция паллетного стеллажа на 9 паллетомест

ЦЕНА СЕКЦИИ ЦЕНА ПАЛЛЕТОМЕСТА
10 035 руб 1 115 руб

12 паллетомест (евро)

секция паллетного стеллажа на 12 паллетомест

ЦЕНА СЕКЦИИ ЦЕНА ПАЛЛЕТОМЕСТА
14 112 руб 1 176 руб

15 паллетомест (евро)

секция паллетного стеллажа на 15 паллетомест

ЦЕНА СЕКЦИИ ЦЕНА ПАЛЛЕТОМЕСТА
18 330 руб 1 222 руб

18 паллетомест (евро)

секция паллетного стеллажа на 18 паллетомест

ЦЕНА СЕКЦИИ ЦЕНА ПАЛЛЕТОМЕСТА
22 176 руб 1 232 руб

4 паллетоместа (фин)

секция паллетного стеллажа под финподдон, 4 паллетоместа

ЦЕНА СЕКЦИИ ЦЕНА ПАЛЛЕТОМЕСТА
5 848 руб 1 462 руб

6 паллетомест (фин)

секция паллетного стеллажа на 6 паллетомест под финподдон

ЦЕНА СЕКЦИИ ЦЕНА ПАЛЛЕТОМЕСТА
9 636 руб 1 606 руб

8 паллетомест (фин)

секция паллетного стеллажа под финподдон - 8 паллетомест

ЦЕНА СЕКЦИИ ЦЕНА ПАЛЛЕТОМЕСТА
13 528 руб 1 691 руб

10 паллетомест (фин)

секция паллетного стеллажа под финподдон на 10 паллетомест

ЦЕНА СЕКЦИИ ЦЕНА ПАЛЛЕТОМЕСТА
17 570 руб 1 757 руб

12 паллетомест (фин)

секция паллетного стеллажа под финподдон на 12 паллетомест

ЦЕНА СЕКЦИИ ЦЕНА ПАЛЛЕТОМЕСТА
21 204 руб 1 767 руб

Данный тип стеллажей расчитан на использование паллет (поддонов) двух типов: ЕВРО или ФИН - на одну полку влазит 3 ЕВРО-паллеты или 2 ФИН-поддона в зависимости от конфигурации конструкции.

Стандартные размеры паллеты (поддона)

Паллета

Следующий параметр: высота склада, или требуемое количество ярусов для размещения груза в паллетах - таким образом мы выходим на конкретную секцию (по типу поддона и высоте/количеству ярусов).

Далее все просто: размеры каждой секции даны - ширина и длина (ширина секции постоянная 1050 мм) - учитывая ширину проходов от 1,5 метров для работы складской техники расчитываем количество рядов. Здесь обязательно надо учесть момент - паллетные фронтальные стеллажи как правило устанавливают в центре зала спаренными - 2 ряда образуют единый массив (между рядами имеет смысл закладывать 200 мм), а ряды, которые примыкают к стене как правило делаются одинарными и проход между однорядным стеллажом и стеной как правило отсутствует.

Теперь определяем количество секций - их длина варьируется от 2300 мм для ФИН до 2700 мм для ЕВРОподдонов, если вы точно знаете с каким типом поддонов вам предстоит работать, то все просто: планируемую длину делите на длину одного секции - получаете количество секций. Но сразу надо учесть момент, что это размеры секций на двух рамах, а при сборке фронтального паллетного стеллажа в ход идет только одна рама, со второй стороны балки цепляются за раму следующего секции, при этом длина секции становится короче на 89 мм - если габариты склада небольшие - этим параметром можно пренебречь - получится примерно нужна цифра в итоге все равно - для каждого секции дана цена паллетного стеллажа на одной боковой раме. Завершается ряд установкой дополнительной боковой рамы - цена которой составляем примерно 60% стоимости 1 секции.



Мы можем изготовить паллетные стеллажи нестандартных размеров

Если Вам некогда заниматься расчетами и проектированием самостоятельно, или нужно нестандартное решение, Вы можете заказать у нас расчет фронтальных паллетных стеллажей для своего склада позвонив по бесплатному номеру телефона:

8-800-3333-096

а также отправив нам сообщение:

Напишите нам


Каталог готовых вариантов паллетных стеллажей под разные размеры и нужды

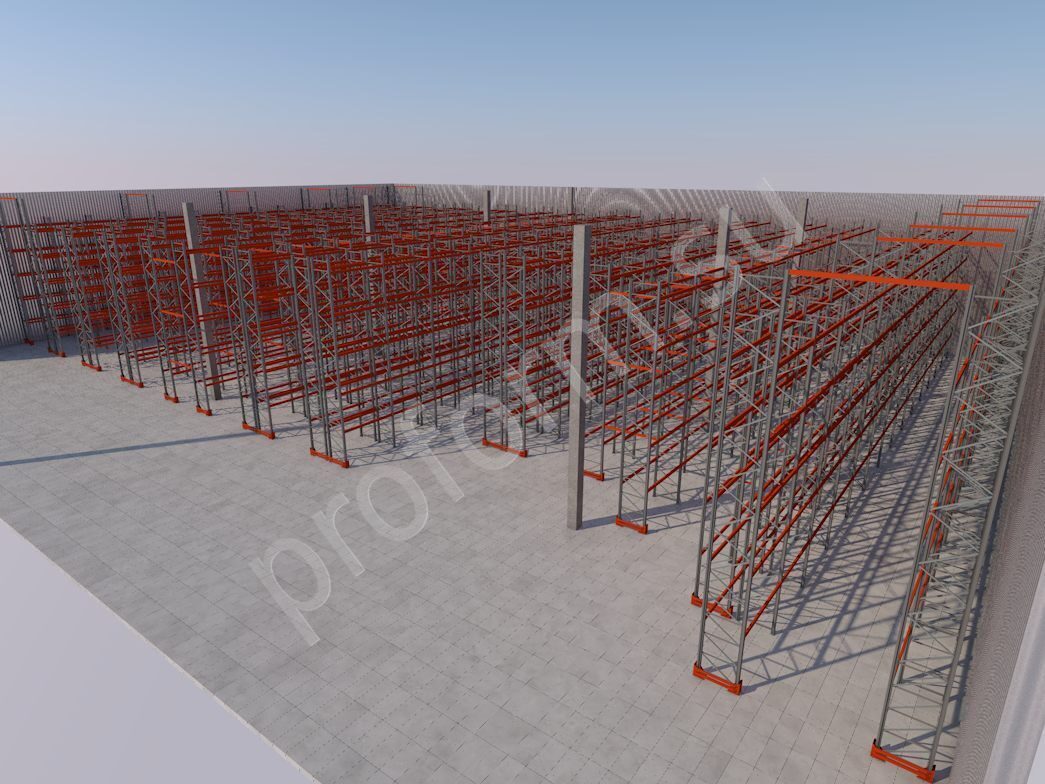

Фронтальные паллетные стеллажи на 4590 паллетомест
5 619 152,00 руб.

Паллетные стеллажи на 4590 паллетомест

вместе с полом 6 ярусов

Фронтальные паллетные стеллажи на 450 паллетомест
664 094,40 руб.

Паллетные стеллажи на 450 паллетомест

вместе с полом 5 ярусов

Фронтальные паллетные стеллажи на 1048 паллетомест
1 023 508,64 руб.

Паллетные стеллажи на 1048 паллетомест
европоддон

вместе с полом 4 яруса

Фронтальные паллетные стеллажи на 7053 паллетоместа
10 988 890,50 руб.

Паллетные стеллажи на 7053 паллетомест
европоддон

вместе с полом ___ ярусов

стоимость указана вместе с монтажом

Мы предлагаем Вам выгодное решение - склад на паллетных стеллажах под ключ:


Комплексная услуга: Склад на паллетных стеллажах под ключ

  • бесплатное составление проекта;
  • бесплатное составление и согласование технической документации;
  • все необходимое оборудование по ценам завода производителя;
  • над вашим проектом будет работать команда профессионалов;
  • мы возьмем ваши заботы по оборудованию на себя, что вам позволит дальше эффективно решать свои бизнес-задачи;
  • мы готовы обсуждать ваши предложения и идеи!

button-zakaz


С целью организации хранения узкого ассортимента товаров на паллетах - мы производим разновидность паллетных стеллажей: набивные (глубинные) стеллажи.

Технические характеристики и элементов конструкции

При индивидуальном расчете проекта мы используем следующие конструкционные элементы:

Элементы рамы:

  • перфорированные стойки - оцинкованная сталь марки "Сталь 350";
  • стяжки - оцинкованная сталь марки "Сталь 350";
  • опоры - оцинкованная сталь марки Ст3сп толщиной 4,0 мм с последующим нанесением порошкового покрытия RAL7035 (серый);
  • сборка рамы производится на болтах М10х70 и гайках М10 с пластиковой прессшайбой;
  • для крепления рамы к полу используются анкерные болты М10х95.

Профили стоек паллетных стеллажей

Нагрузочные характеристики рамы:

Несущая способность рамы определяется выбранным типом профиля стойки, его толщиной и конструктивными особенностями - высотой первого яруса хранения, таблица с расчетными данными для рамы шириной 1050 мм:

Тип профиля стойки Толщина профиля стойки, мм Максимально допустимые нагрузки на раму, в зависимости от высоты первого яруса, тонн
1000 мм 1200 мм 1400 мм 1600 мм 1800 мм 2000 мм 2200 мм 2400 мм 2600 мм 2800 мм 3000 мм
73х77 мм 1,5 12 11,8 11,5 11,2 11 10,7 10,5 10,2 9,9 9,7 9,4
1,8 14 14 13,7 13,4 13,1 12,8 12,4 12,1 11,8 11,5 11,2
2 15,5 15,2 15,2 14,8 14,5 14,1 13,8 13,4 13,1 12,7 12,4
89х77 мм 1,5 13,5 13,2 12,9 12,6 12,3 12 11,7 11,4 11,1 10,8 10,5
1,8 16 15,7 15,4 15 14,6 14,3 13,9 13,6 13,2 12,8 12,5
2 17,5 17,4 17 16,6 16,2 15,8 15,4 15 14,6 14,2 13,8
110х90 мм 1,5 16 16 16 15,7 15,4 15,1 14,8 14,5 14,2 13,8 13,5
1,8 19 19 19 18,8 18,4 18 17,6 17,3 16,9 16,5 16,1
2 21 21 21 20,8 20,3 19,9 19,5 19,1 18,7 18,3 17,9

Балка паллетная

Предназначена, для установки грузовых паллет в секциях стеллажа. На один ярус в одной секции используются две балки. Для надежной установки балок используются фиксаторы по 2 шт. на одну балку.

Профиль балки изготовлен из конструкционной стали методом холодного проката, марка стали - Сталь 20ПС. Кронштейны изготовлены из конструкционной стали Ст3сп, толщиной 4 мм. Покрытие - полимерное порошковое покрытие, цвет RAL2004 (оранжевый), по желанию может быть выкрашена в другие цвета.

Нагрузочные характеристики балок:

Профили балок Стандартные длины балок

Несущая способность балок определяется выбранным типом профиля, его толщиной и общей длиной балки, в таблице приведена расчетная несущая способность балок в зависимости от длины профиля балки сечения "коробочка":

Тип профиля балки Несущая способность балок "коробочка" в зависимости от длины профиля балки (тонны)
1800 мм 2300 мм 2700 мм 3200 мм 3600 мм
95-50-1,5 2600 1700 1200 800 600
115-50-1,5 3300 2400 1800 1200 1000
135-50-1,5 4500 3600 3000 2200 1600
155-50-1,5 5500 4500 3800 2800 2200

Расчетные данные несущей способности и прочности балок паллетного стеллажа сечения типа "восьмерка":

Тип профиля балки



Несущая способность балок "восьмерка" в зависимости от длины профиля балки (тонны)



1800 мм 2300 мм 2700 мм 3200 мм 3600 мм
100-50-1,5 2500 1800 1400 900 600
125-50-1,5 3400 2700 2200 1700 1300
150-50-1,5 4600 3900 3300 2600 2100

Защитные элементы (опция)

Защита для основания стеллажа

Защита стойки – элемент защиты устанавливаемый у стоек стеллажных рам вдоль межстеллажного прохода. Предназначен для защиты стоек. Изготовлены из конструкционной стали Ст3СП, толщиной 4 мм. Крепление осуществляется на анкерных болтах М10х95.

Торцевые защитные элементы вертикальных рам, предназначены для защиты торцевых оснований крайних рам. Состоят из защиты стойки – 2 шт. и горизонтального отбойника – 2 шт. Отбойники изготовлены из конструкционной стали Ст3СП, толщиной 4 мм. Крепление к полу осуществляется с помощью анкерных болтов М10х95. Сборка защит с отбойниками осуществляется на болтах М10х20 с Гайкой М10.

Ограничитель поддона (опция)

Ограничитель поддона Стеллаж с ограничителем поддона Стеллаж с ограничителями паллеты

Ограничитель поддона - продольная балка, которая имеет характерную конфигурацию и расчитана под стандартный размер поддона. Необходима для более точного и правильного размещения груза на стеллажах с учетом его центра тяжести. Применение подобных ограничителей продиктовано наличием механизированной загрузки и загрузки стеллажный систем. Как правило такие ограничители применяются на фронтальных стеллажах.

Портальные балки (опция)

Предназначены для скрепления одиночно стоящих рядов со спаренными. Состоят из профиля балки 100х50 необходимой длины и специальных коннекторов. Профиль балки изготовлен из конструкционной стали методом холодного проката, марка стали – Сталь 20ПС. Коннектор изготовлен из конструкционной стали Ст3сп, толщиной 4 мм. Крепление осуществляется с помощью болтов М10х20 и гаек М10.


В нашей компании вы можете заказать дополнительные "опционные" элементы для фронтальных паллетных стеллажей вместе с самим оборудованием по единому бесплатному телефону:

8-800-3333-096

а также отправив нам сообщение:

Напишите нам


Конструктивная схема фронтальных паллетных стеллажей

Конструктивная схема паллетных стеллажей
